给袋式包装机的二次上袋机构由基于凸轮驱动的摆杆机构ABCD、双摇杆机构 CDEF、双摇杆机构 FGHJ 和基于平行四边形机构 M1N1-M2N2 的复合机构JKLM1M2 四部分串联组成。

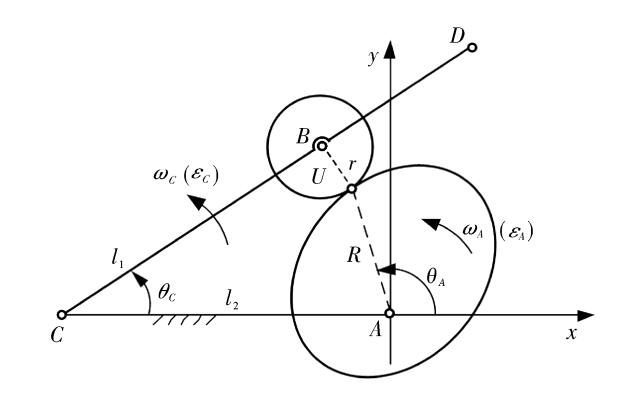

对基于凸轮驱动的摆杆机构 ABCD，可通过高副转化低副的方式 AUBC，将机构转化为双摇杆机构，如图1所示，进而分析机构 ABCD 的性能。

凸轮驱动摆杆机构 ABCD 的转化原理

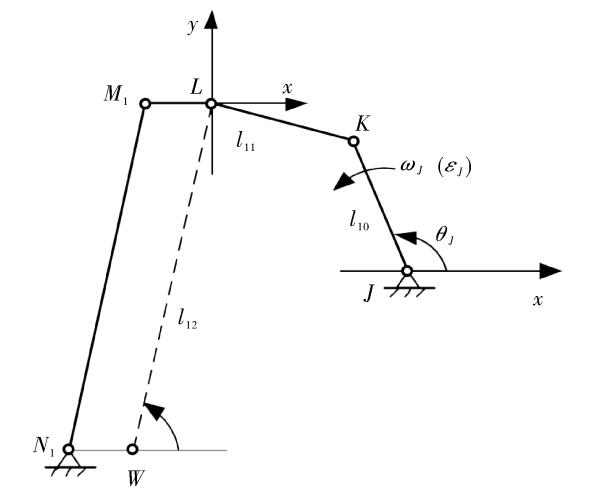

对基于平行四边形机构 M1N1-M2N2 的复合机构 JKLM1M2，可基于平行四边形机构的特点，将机构简化为双摇杆机构 JKLW，如图2所示，研究杆件的输入转角θJ 与铰链点 L 的位置、速度的关系。

复合机构 JKLM1M2 的转化分析原理
