给袋式包装机的二次上袋机构
发布时间：2020/11/20 15:18:14
修改时间：2022/8/23 16:21:44
发布者：温州裕东
联系电话：15858518818
关键词：
描述：

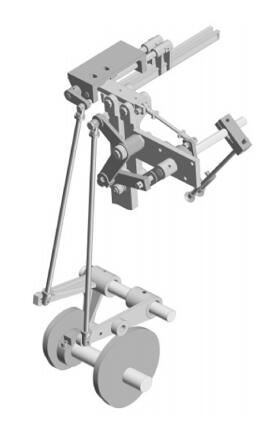

三维模型
给袋式包装机的二次上袋机构是供袋部件的关键机构，真空吸盘 V 安装在摇杆 HJ 末端，夹持器的驱动齿轮安装在平动杆 M1M2 上，如图 5 所示，其性能直接影响包装机的包装速度与包装精度。分配轴上的主动凸轮 A 连续回转，驱动摇杆JHV 摆动到JHV位置，真空吸盘 V吸取包装袋，从 P2 位置移动到 P3 位置；夹持器夹取包装袋，将包装袋从 P3 位置平移到 P4 位置；工序盘钳手夹持包装袋，间歇移送到下一个包装工位。

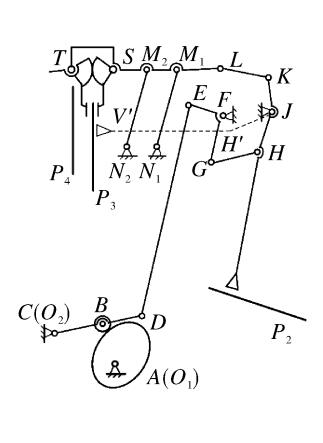

机构简图
本文由网络转载，仅供给袋式包装机爱好者研究学习，若涉及侵权，请联系客服删除。
|
