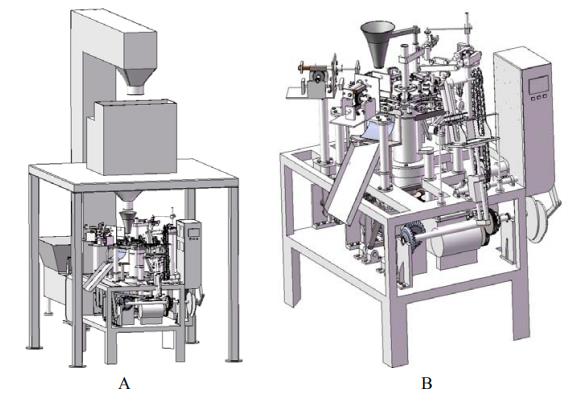

给袋式包装机整机结构系统及各机构装置的作用体现在包装作业的全过程。预制袋放置在储袋器处，经过主传动轴的运动，将运动和动力通过储袋器升降机构沿导杆的轨道传递到储袋器，实现储袋器的升降动作。当储袋器上升到极点位置时，此时装置上部的吸盘(真空泵作为动力源)吸附预制袋，以便取袋机械手取袋。主传动轴带动联动凸轮转动，联动凸轮驱使取袋机械手大、小臂协调配合，经一定轨迹将预制袋送至第一工位夹袋装置处，之后，连续通过第二工位打码装置(选配)，到第三工位处；第三工位的作业顺序首先是机夹宽度变窄，上下开袋装置开袋，紧接着吹气装置吹气，使袋口打开到最大程度，然后撑袋机械手撑袋，开袋装置吸盘停止吸附，机械手保持这一状态到第四工位处；第四工位时，充填放料振动作业依次进行，撑袋机械手回程，之后六工位转盘装置在转至第五工位热封装置的过程中，机夹变宽，到达第五工位时，机夹达到最宽，袋口处于闭合，此时便于热封，如果袋内气体量偏大，可以通过排气装置排出多余气体再热封；第六工位整形装置整形放袋，包装作业结束。上述六个工位的机构由六工位凸轮传动参考主轴驱动，参考主轴的运动和动力又由主传动轴通过锥齿轮组传递。物料输送系统，负责将物料送至电子秤装置处即可。
