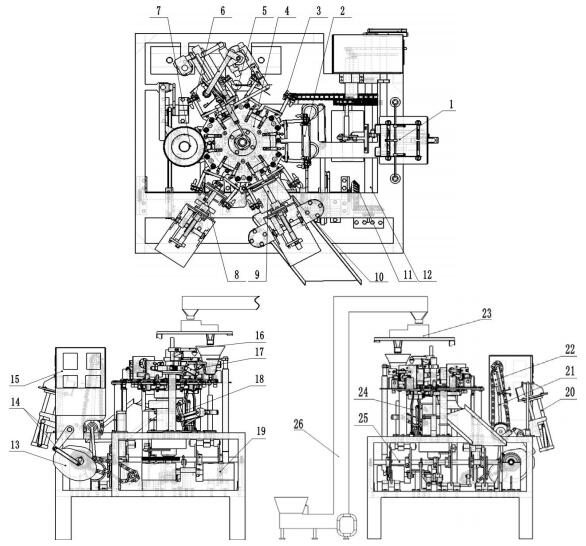

依据总体方案设计的给袋式包装机整体结构布局如图

1-储袋装置
2-第一工位夹袋装置
3-打码装置
4-六工位转盘装置
5-撑袋机械手
6-开袋、撑袋装置

7-放料及振动装置

8-热封装置
9-整形装置
10-转盘凸轮机构
11-锥齿轮组
12-主轴
13-联动凸轮
14-储袋器升降机构
15-控制系统
16-吹气装置
17、18-开袋装置
19-真空泵
20-导杆
21-机械手大臂
22-机械手小臂及取袋器夹
23-电子秤
24-排气装置
25-六凸轮传动参考主轴
26-送料系统
