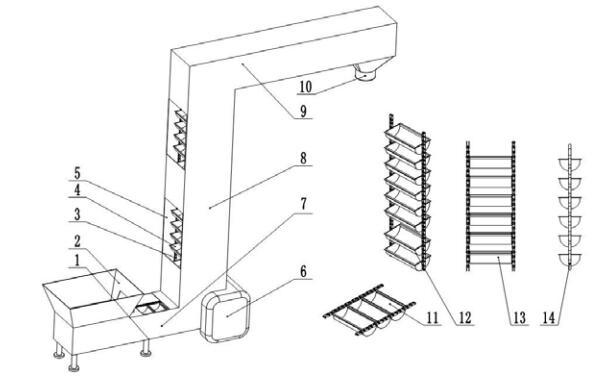

1-机座 2-储料器 3-环链 4、11~14-料斗 5-检视口 6-驱动装置 7、8、9-送料系统 10-料口

 给袋式包装机斗式提升机结构示意图

根据给袋式包装机的的包装工艺与物料的特性，斗式提升机选用重力式卸料，流入式装料，牵引件为低合金高强度圆环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，同时采用了组装式链轮，有较高的连接强度。斗式提升机结构示意图如图所示，其工作原理：深斗式料斗固连在提升机的牵引构件(环链、链轮)上，料斗等和牵引件在物料输送系统-提升机的首尾之间环绕，这样便构成了闭合轮廓。驱动装置提供动力与运动，使得提升机运转，它与机座相连。物料从储料器(振动台)流入料斗，料斗由下部输送系统经由中间段向上提升至上段送料系统，并在料口处实现卸载，从而实现在水平与竖直方向内送料。
