机构示意图如图所示，热封机构的作业由 PLC 系统控制，气缸作为动力源，带动齿轮和排气夹板动作，齿轮转动驱动对称齿条移动，使得两热封板相向运动进行热封，排气夹板用于排气。热封板采用聚乙烯封合压板，压板上有加热管，提供热源给压板，使得温度控制在一定范围内，保证热封效果。排气调节主要用于排除包中多余的气体，可根据实际需要通过调整物料与排气板之间的距离调节排气余量。同时，可在 PLC“手中操作”界面中点击排气按钮，手动观察排气位置调节是否正常。对于不需要排气的包装可在 PLC 中关闭。

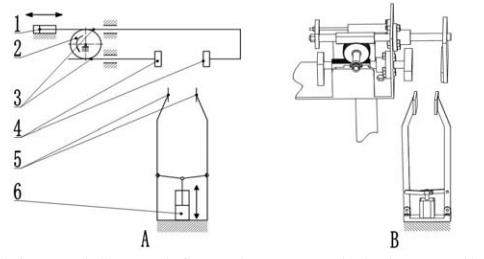

1-热封驱动气缸 2-齿轮 3-齿条 4-热封板 5-排气夹板 6-排气装置气缸

排气与热封机构(A-机构简图，B-结构视图）
