全自动包装机总体方案示意图
发布时间：2020/10/22 13:33:53
修改时间：2022/8/23 16:04:12
发布者：温州裕东
联系电话：15858518818
关键词：
描述：

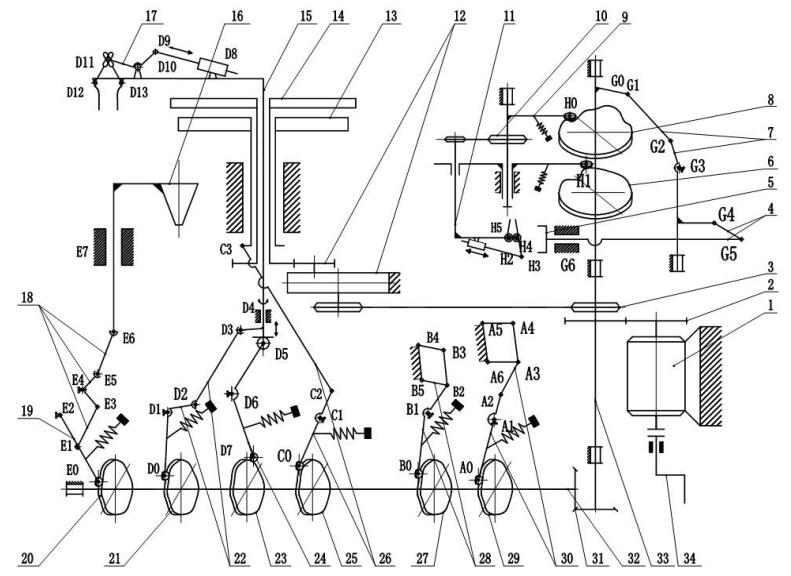

全自动给袋式包装机总体方案示意图
1-调频电机
2-齿轮组
3-链轮组
4、7-送袋连杆组
5-储袋器
6-大臂旋转凸轮
8-小臂旋转凸轮
9-连杆
10-链轮组
11-小臂及夹袋机构
12-间歇机构及齿轮组
13-主转盘凸轮
14-六工位转盘
15-撑袋臂连杆
16-落料漏斗
17-撑袋器夹
18、19-落料漏斗升降连杆组 20-落料漏斗升降凸轮
21-撑袋机构旋转凸轮
22-旋转凸轮连杆组
23-撑袋升降凸轮
24-升降连杆
25-主转盘旋转凸轮
26-转盘旋转凸轮连杆组
27-放袋凸轮
28-放袋凸轮连杆组
29-机夹开合凸轮
30-机夹开合凸
轮连杆组
31 锥齿轮组
32-参考主传动轴
33-主传动轴
34-手动驱动机构
全自动给袋式包装机的总体方案示意图如图所示。主电机转动，经齿轮组传递动力和运动于主传动轴，然后分路传动(原理同图 3.1)。参考主传动轴旋转带动六个凸轮旋转，升降凸轮带动漏斗的升降连杆组动作，实现料斗的升降作业；撑袋机构旋转凸轮旋转，通过连杆组实现撑袋臂往复转动作业；升降凸轮带动升降连杆摆动，实现撑袋臂往复升降作业；主转盘旋转凸轮转动，经连杆组带动主转盘凸轮旋转，以配合六工位转盘作业；放袋凸轮转动，通过连杆组使得机夹张开，将成型包装袋放开；同理，机夹开合凸轮与连杆组协调配合，使机夹张开并夹袋。另一路动力和运动主要作用于包装作业核心位置-六工位转盘装置，主传动轴通过链轮组将运动和动力传递给间歇分度机构及齿轮组，带动转盘旋转。第三路上，主传动轴直接将动力和运动传递出去，带动大臂旋转凸轮转动，实现大臂摆动；同时，带动小臂旋转凸轮及其连杆动作，经链轮组使得小臂及夹袋机构摆动；送袋连杆组动作，实现储袋器的升降作业。
