常用的制袋成型器形式及特点
发布时间:2020/5/24 14:48:31
修改时间:2022/8/23 16:12:51
发布者:温州裕东
联系电话:15858518818
关键词:温州裕东、制袋成型器、翻领成型器、象鼻成型器、三角成型器、U型成型器
描述:从三角形、U型及象鼻成型器可见,它们的共同特点是利用成型器外表面形状的变化而将平张薄膜折成对折或近似对折的形状,在平张薄膜逐渐变成对折状态的过程中,被一个个三角形图形所分割,下面就从这些三角形图形入手来研究其设计的一般方法。
常用的成型器有翻领成型器、象鼻成型器、三角成型器和U型成型器等。如图3.15所示,在结构、性能上大体有如下一些特点:

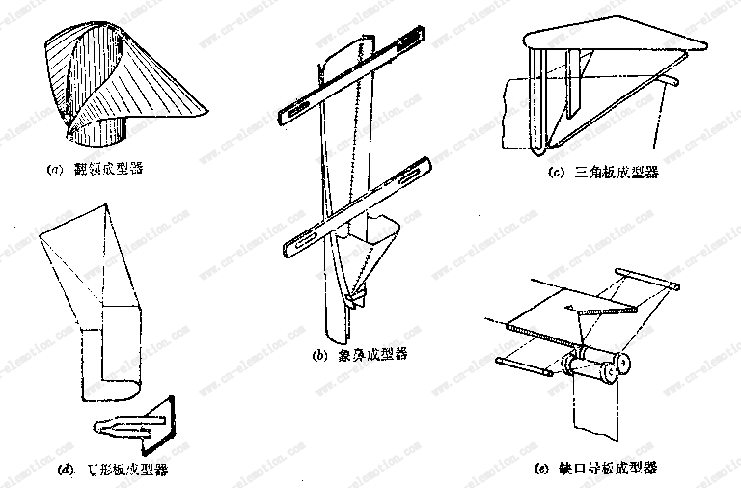

图3.15 常见制袋成型器示意图
1.翻领成型器:如图3.15(a)所示平张薄膜拉过该成形器后就成搭接或对接圆筒状。在常用的几种成型器中,它的成形阻力较大,易使薄膜产生变形,使之发皱或撕裂,故对塑料薄膜适应性差,而对复合膜适应性较好,它常用于立式枕型制袋包装机上,包装粉状、颗料状物料。每种规格的成型器只能成型一种规格的袋宽,当袋宽规格发生变化时,就要更换相应尺寸的成型器。而且,成型器的设计、制造及调试都较复杂。
2.三角成型器:如图3.15(b)所示,它由等腰锐角三角形板与平行导辊一起联结在基板上而成的。它是最简单的一种成型器,它具有一定的通用性,即能适应袋子的尺寸变化较大的需要,此时只要调节基板的上下位置即可。故此种成形器的适用范围广泛,不论立式、卧式、间歇运动或连续运动的三面、四面制袋包装机上都有应用。
3.象鼻成型器:如图3.15(c)所示,该成型器类似象鼻的形状,平张薄膜拉过该成型器时,薄膜变化较平缓,故成型的阻力比翻领成型器的阻力小,适用于塑料单膜的成型,它常用于立式连续三面封口制袋包装机及枕式对接制袋包装机上。但是,对制造同一尺寸的枕形袋所需对应的成型器,象鼻成形器的结构尺寸比翻领式结构尺寸大,薄膜也易于跑偏,同样,该成型器只能成型同一宽度的袋形。
4.U形成型器:如图3.15(d)所示,它是在三角形成器基础上改装而成的,薄膜在卷曲成型中受力状态比三角成型器好,其适应范围与三角形成型器一样,但其结构比较复杂。
5.直角缺口导板成型器:如图3.15(e)所示,它由缺口导板、导辊和双边纵封辊组成,成型器本身能将平张薄膜对开后又能自动对折封口呈圆筒形,常应用在立式连续联合包装机上。
从三角形、U型及象鼻成型器可见,它们的共同特点是利用成型器外表面形状的变化而将平张薄膜折成对折或近似对折的形状,在平张薄膜逐渐变成对折状态的过程中,被一个个三角形图形所分割,下面就从这些三角形图形入手来研究其设计的一般方法。
本文由网络转载,仅供给袋式包装机爱好者研究学习,若涉及侵权,请联系客服删除。
