自立袋式袋装

1、尖顶角形袋制袋式袋装机

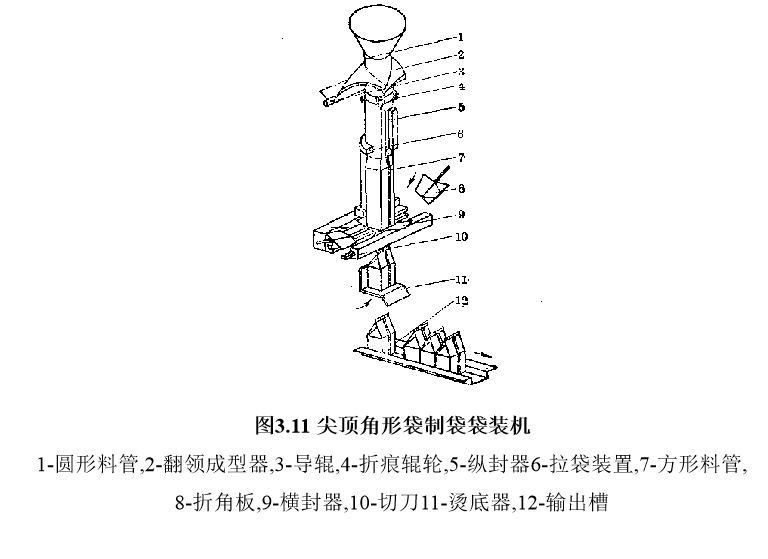

这类与图3.2所示机型有许多相似之处,它是应用翻领式成型器制袋,薄膜经过成型器和四个均布的折痕滚轮,再经纵封器封合后成搭接圆筒状,料管下端部分由圆形截面变成方形截面。如图3.11所示折角板使两端收口,横封器横封上、下两道封口并切断,烫底器将自立袋底部烫成平底。



2、塔形及立方柱形制袋式袋装机

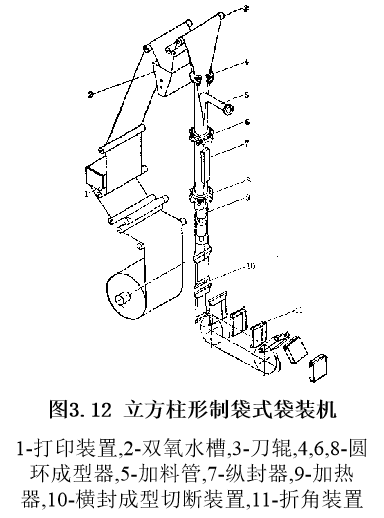

这种机型是间歇制袋装填机,工作原理如图3.12所示,主要用来包装流质饮料,卷筒包装材料经打印装置和过氧化氢消毒液槽后,走上最后一道导辊被引导向下,在数次成型环的作用下,同象鼻成型器功能一样,将平张包装材料卷折成圆筒状,包装材料接缝在运动中经无菌空气加热,包装材料通过最后一道成型环时,被压合成纵封缝,流质物料由泵打入进料管引入圆筒状袋内,无菌热空气在料管外进入折成的圆筒内可直达液面,液面上又有螺旋式加热器,它即使材料内壁进行杀菌消毒,又使液面上形成无菌空气层。



横封及切断在料面下进行,横封装置配置方式不同,就形成立方柱形与塔形包装不同产品。

塔形包装:上、下两只横封切断器90°空间交错,分别作上下及开合运动,完成各包装物品的横封及切断。

立方柱形包装:由两对方角成型模具及横封器在开合及上下运动的复合运动中将液面下的筒状料袋向下拉动并成型封口和切断,切断后的半成品落在间歇运动输送链内,在运动中完成摺角等工艺动作。
