三面封口扁平式袋装

(1)三角形成型制袋式袋装机

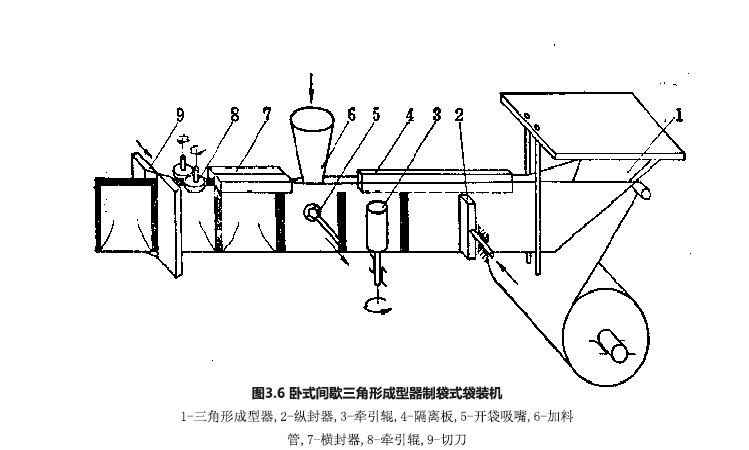

图3.6所示为卧式间歇运动三角形成型器的制袋式袋装机。对折后的薄膜上口有一块隔离板,帮助袋口张开,薄膜料袋的间歇移动靠牵引辊间歇回转带动,制成开口向上的空袋后，可如图所示先行装填,而后横封、切断,也有空袋制成后先行分切交由带夹持手的直线输送链式间歇回转工序盘,在每次运动停歇的工位上进行装袋、封口及卸料。

(2)U形成型制袋式袋装机

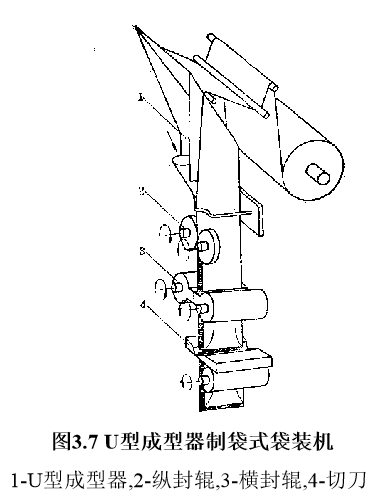

这类袋装机见图3.7所示,与图3.6的机型在工作原理上基本相似,仅成型器形式不同而己。

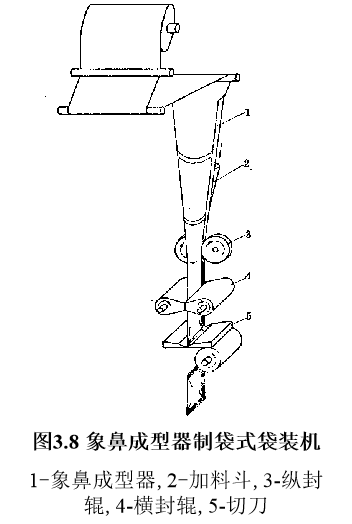

这类袋装机如图3.8所示,它与图3.3所示机型极为相似,这里仅不等速回转的横封器的回转轴线与纵封器回转轴线相互是平行的导致成品不再是枕式袋,而是三面封口扁平袋。

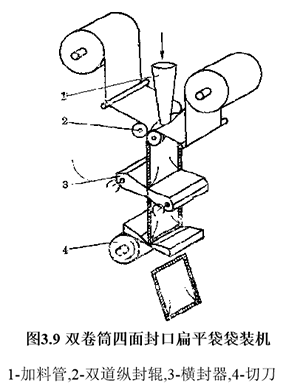

包装袋形为四面封口扁平袋的制袋式袋装机如图3.9、图3.10所示。图3.9中,两卷单张薄膜经导辊引至双边纵封辊,薄膜成对合筒状。

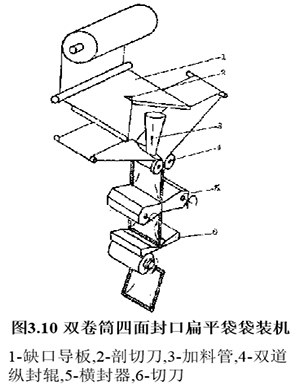

图3.10中是单卷平张薄膜经在三角形缺口导板1的缺口尖端处有刀片2将运动着的薄膜中央剖切为二片，并经此导板分成两路,再往下先对合纵封,再装料,而后横封、切断。
