对于片材从下部供送的装置应用范围很广，一般有用于裹包纸片的供送、盒片的供送以及标签的供送，根据材料的特性不同取片方式也有所不同。

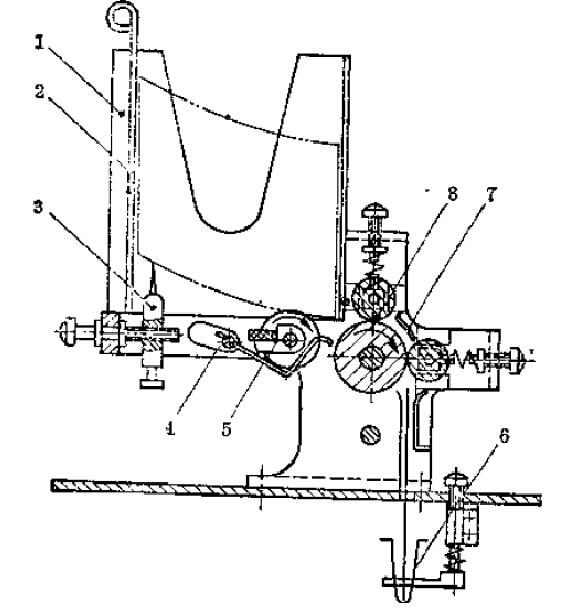

如图所示，是一种在裹包中比较常用的纸片供送装置。这种片材供送装置是通过摩擦轮与片材之间的摩擦作用使片材从储存库中被取出，对纸片供送有非常好的适应性,最适应的的纸片规格是100X160mm,在材质特性满足的条件下其速度可以达到160片/分。

首先在顶针3的作用下，拨片轮5可以保证片材被单张拨出送往主动轮8上，主动轮8通过与压轮的配合将单张的片材送往接片槽6中，这样片材就在竖直位置了，这是纸片完成裹包的一个工位。其中顶片杆的作用是保证当有纸张在被送往包装工位时，使.拨片轮停止拨片，以避免重叠供片。另外需要注意的是，片库中的顶针必须保证能够起到良好的拉力作用，这样就会对片材表面有一定损伤，所以对于一些表面要求较高的片材来说这种方式就不太合适了,如标签纸等。另外易引起顶针失去作用的材质也不适用,.如片材之间的摩擦力很大，足以抵消因顶针产生的拉力，这样就会出现两张或者更多张纸片被同时拨出，使装置失效。而对于预制袋来说，由于其表面非常光滑而且具有很好的柔韧性，顶针很难与其产生很好的固定，这样就不能提供足够的拉力，保证每次只被供出一个袋子。另外，由于袋子被供送出后要被送到下一工位进行开袋装填，用这种方式进行供袋就会使取袋给袋装置与预制袋包装机之间的衔接产生问题。所以根据分析对于预制袋来说这种供送装置是不太理想的供送方式。
