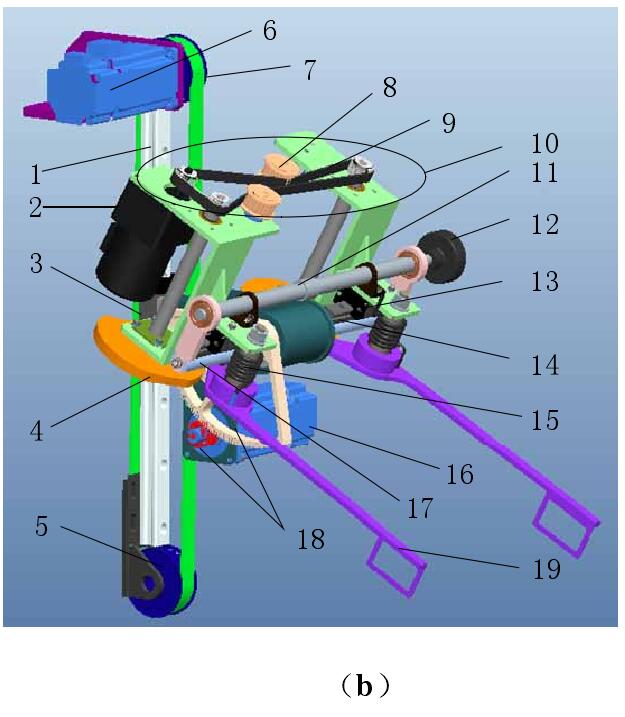

给袋式包装机套袋装置的方案(b)如图所示，也主要由四个部分组成:转向齿轮机构、撑开凸轮机构、提升装置、调节装置。其中，转向齿轮机构由伺服电机2、齿轮和转轴组成，撑开凸轮机构主要由凸轮、凸轮电机、撑袋杆、轴承、滚子、扭簧组成，提升装置主要由伺服电机1、同步带轮、同步带、滑块、滑轨组成，调节装置主要由调节螺杆、调节手轮、调节滑块、调节滑轨(安装于齿轮转向机构的转轴之上)组成。通过调整调节手轮，套袋装置可以适用于不同规格预制袋的套袋工作。方案(b)与方案(a)设置的初始位置相同，即撑开凸轮机构在提升滑轨的最下端，两撑袋杆合拢，由撑袋杆的长度以及撑袋杆上撑袋支板的宽度，决定了撑开凸轮机构所在平面与竖直方向夹角为10°。

给袋式包装机套袋装置方案(b)的工作原理:
1) 撑袋:伺服电机2通过转向齿轮机构使撑开凸轮机构所在平面转动10°与竖直方向平行，此时，撑袋杆上的撑袋支板就能够探入已经开口的预制袋内，紧接着撑袋杆打开，袋口被撑开，由于撑袋支板对预制袋口支撑力,使预制袋与撑袋杆一起运动。
2) 套袋:撑开动作完成后，在伺服电机2的带动下，转向齿轮机构带动撑开凸轮机构旋转90°，使本来水平朝向的袋口竖直向上。当袋口朝上时，由传感器发送信号，伺服电机1开始工作，提升装置带动撑开凸轮机构向上运动，直至将预制袋套到装袋装置撑袋板_上。
3) 退袋:接着两撑袋杆微微合拢，同时在伺服电机2的作用下，经转向齿轮机构使撑袋杆向远离预制袋的方向旋转，直至撑袋杆上的撑袋支板从预制袋口退出。4)回初始位置:撑袋杆再次张开，在提升装置的带动下撑袋机构向下运动，套袋装置恢复至初始位置，套袋完成。此外，当预制袋规格变化时,
