给袋式包装机取袋装置方案b
发布时间：2020/12/12 17:50:46
修改时间：2022/8/23 16:13:53
发布者：温州裕东
联系电话：15858518818
关键词：
描述：

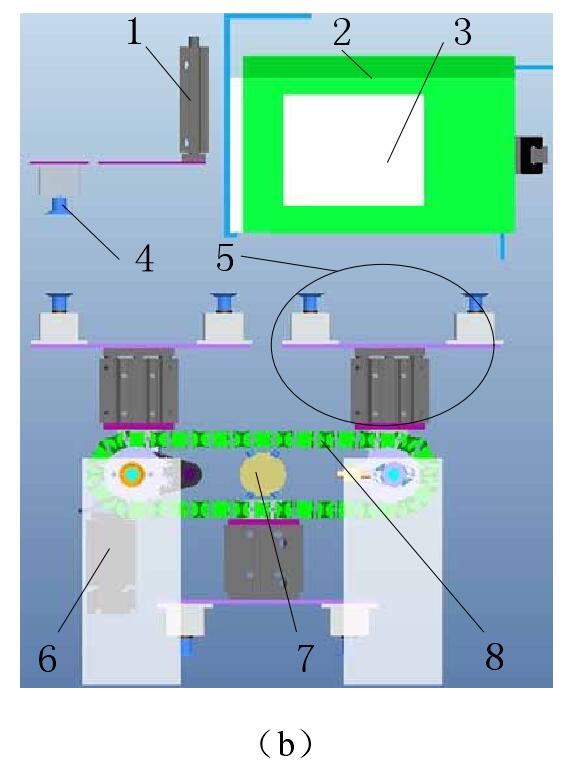

给袋式包装机取袋装置方案b中取袋装置由袋库、取袋吸盘组件( 由吸盘和气缸组成)、开袋吸盘组件(由吸盘和气缸组成)、气滑环、气缸、链传动组件以及其他附件组成，其中链传动组件由滚子链、链轮、伺服电机、减速器等零部件组成。其作业流程为:
1) 位于袋库的正下方的取袋吸盘组件将位于袋库中最底层的预制袋从袋库中取出。
2) 链传动组件带动三个取袋吸盘组件同时运动，当吸取有预制袋的吸盘组件位于开袋工位时，后一个取.袋吸盘组件刚好位于袋库的正下方。
3) 开袋吸盘组件将位于开袋工位的预制袋袋口打开，同时位于袋库正下方的取袋吸盘组件将位于袋库中最底层的预制袋从袋库中取出。如此循环往复的完成取袋动作。
给袋式包装机取袋装置方案的选择。两种取袋装置方案的比较，方案(a)主要利用真空吸盘将预制袋从袋库中取出，并通过往复运动的气缸传送预制袋。与方案(a)传送预制袋方式不同，方案(b) 是在真空吸盘将预制袋从袋库中取出之后，经过链传动把预制袋运送到开袋工位，并且链传动组件上同时设置有三个吸盘组件，在开袋的同时完成取袋工作。显而易见，方案(a)原理与结构简单，但是由于气缸的往复运动的运送方式，致使送袋效率低，虽然方案(b)较之于方案(a)结构略有些复杂，但是也是可以接受的结构，最重要的是方案(b)取袋效率高，取袋效率至少是方案(a)的一倍。综合考虑各因素，取袋装置的方案定为方案(b)。
本文由网络转载，仅供给袋式包装机爱好者研究学习，若涉及侵权，请联系客服删除。
|
