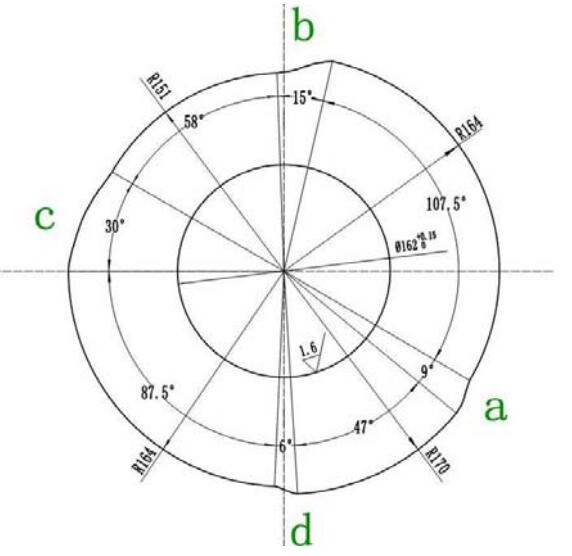

六工位转盘机构作为给袋式包装机包装作业的主要执行载体，其有一个关键机构就是转盘凸轮，它控制着转盘机夹夹手的宽度以便实现袋口的开合。对于第一工位夹袋动作、第三工位开袋动作、第四工位到第五工位之间的袋口闭合动作，都需要转盘凸轮去实现，为此设计了一种特殊的多种运动规律的凸轮轮廓曲线，图 5.14 为其结构示意图。图中标有序号 a、b、c、d 的 4 段凸轮轮廓是改变机夹宽度的重要结构。机夹装置是滚子摆杆盘形凸轮机构，共 12 个，分六对机夹夹手。
