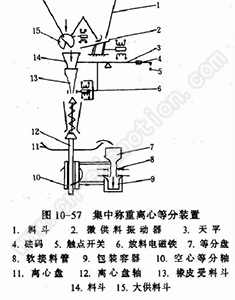

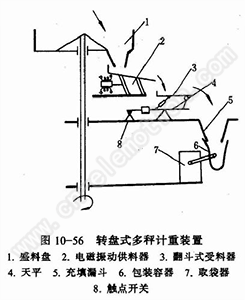

为了提高称重速度，可采取如下措施：①将若干个天平秤安装在一个等速旋转的圆盘上，见图10－５６所示，圆盘的转速一般以５r/min为宜，这样可以成倍地提高计量充填的速度；②集中称重后再等分成若干份，进行充填包装，如图10－５７所示。



２．连续式称重设备 如电子皮带秤，其特点是计量速度快，能适应视密度变化大的物料的计量。常用的有如下几种：

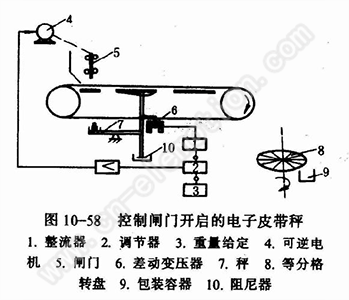

（1）控制闸门开启的电子皮带秤 如图10-５８，物料在皮带输送过程中连续地流经秤盘，位于秤盘上面这段皮带上的物料因视密度变化而发生重量变化，并将该变化通过传感器，如差动变压器６转化为电量变化，并与给定值进行比较，再综合放大后驱动执行机构，如可逆电机４，使控制闸门５升降，以调节料层厚度。在电子皮带秤物料流出端的下方设置一个等速旋转的等分格转盘８。各分格在相同的时间内截取一般皮带上的物料，然后投人包装容器内。适当调节皮带速度和等分格转盘的速度，就能截取预定重量的物料进行充填。

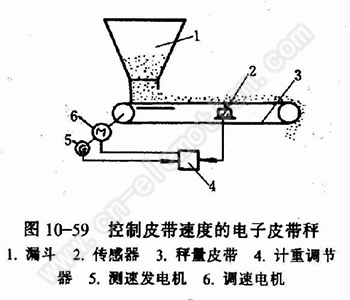

图１０—５９为控制皮带速度的电子皮带秤。当皮带上的物料重量流量发生变化时，通过传感器、计重调节器、测速发电机和调速电机调整皮带的运动速度，从而使重量流量恢复到应有的数值。

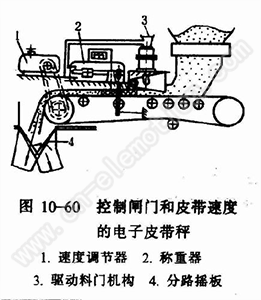

图10－60所示是既控制闸门又调节皮带速度，从而达到调整物料重量流量并保持一个恒定值。

电子皮带秤的计量速度为每分钟20—200包，计量范围为50—100ｇ／包，计量精度为士（1.5％一2％），适应的视密度变化范围为±（10％一30％），秤感量＜0.5ｇ。

（２）螺旋计量秤  可分为速度调节式和重量调节式两种型式，适用于流动性好的粉粒状物料的计量。

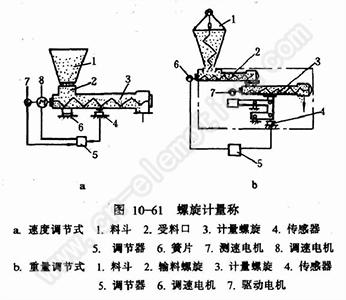

①速度调节式螺旋计量秤：见图10－６1ａ，计量螺旋3可因物料重量的变化而绕簧片６转动，并通过传感器４和调节器５调整调速电机8的转速，从而改变计量螺旋的转速，以保证物料的重量流量不变．测速电机７将信号反馈给调节器进行比较。

②重量调节式螺旋计量秤：见图１０－61计量螺旋３用同步电机７驱动，当物料重量发生变化时，通过传感器４，调节器５，调整调速电机６的转速，从而改变输料螺旋２的转速，以保证物料的重量流量不变。

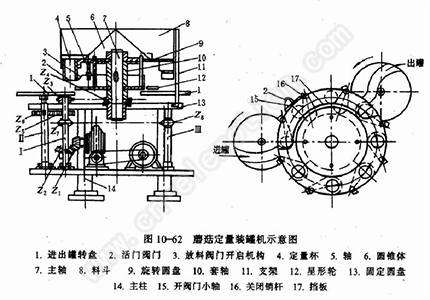

二、蘑菇定量装罐机

装料时，空罐在星形轮的作用下移动到定量杯的下方，当空罐碰到位置传感器后，使装在步进电机上的凸轮转动，促使开阀门小轴１５上升，打开阀门，定量杯内的蘑菇即落人空罐中。当旋转圆盘继续转到出罐处时，由于开启臂接触关闭销杆１６，使阀门返回原来位置，再把阀门关闭，定量杯进到第二次装料，而已装好的罐体被出罐装置送出机外。
