方形料管翻领成型器

浏览量： 591

发布时间：2020/6/1 15:50:35

修改时间：2022/8/23 16:04:12

发布者：温州裕东

联系电话：15858518818

关键词：温州裕东、方形料管、翻领成型器

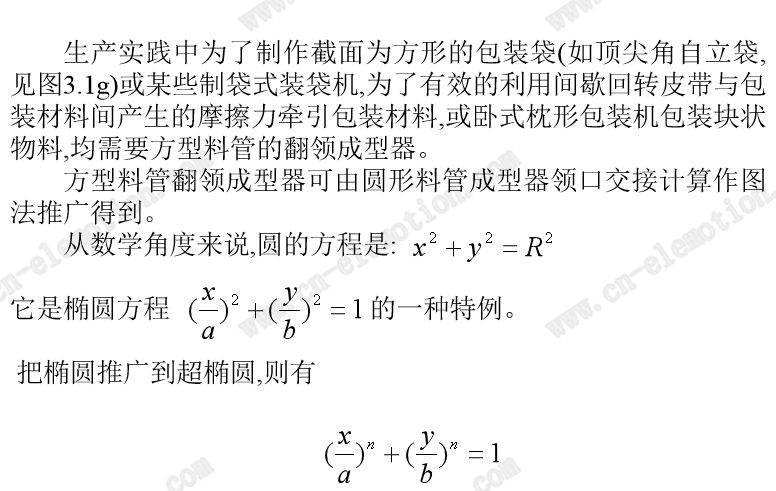

描述：生产实践中为了制作截面为方形的包装袋(如顶尖角自立袋,见图3.1g)或某些制袋式装袋机,为了有效的利用间歇回转皮带与包装材料间产生的摩擦力牵引包装材料,或卧式枕形包装机包装块状物料,均需要方型料管的翻领成型器。

方形料管翻领成型器

式中:当a=b,n=2时为圆的方程。当a≠b,n=2时为椭圆的方程。

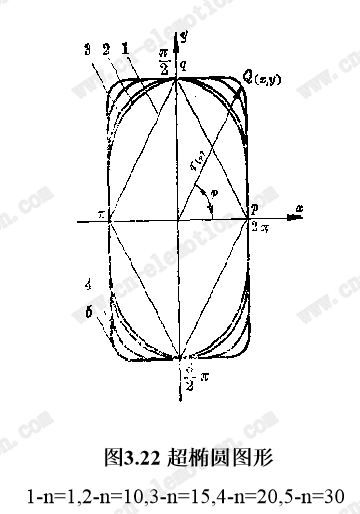

当n逐渐增加到n>20~40时,超椭圆图形就逐渐过渡到带圆角的长方形或正方形如图3.22所示。
这里设:短半轴为p,长半轴为q,半径为,超椭圆图形上任一点Q的极坐标:

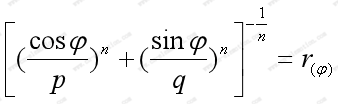

将x、y均代入超椭圆方程得极坐标式的超椭圆方程

改写成:

因为图形有对称性,所以

可得

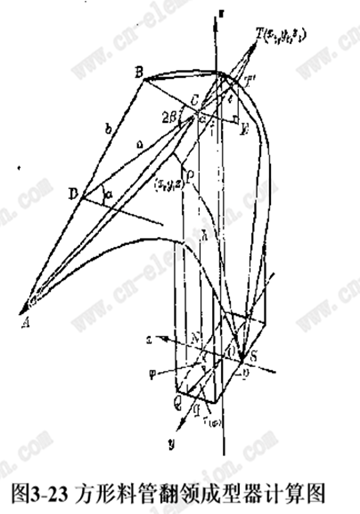

这样,我们也可以利用圆形料管成型器的计算图原理来进行方形料管成型器的计算。作出的计算图如图3.23所示。

用极坐标形式表示领口曲线上任一点p的位置:

同理,对Ｔ点也可写出:

设直线PT=f,可写成:

同样剪开计算图展开,PT长仍保持不变,在平面图形里:

两式联立,消去f,也可得交接曲线上任一点p的高的方程式:

此式的边界条件为: 当
