象鼻成型器可看作是在Ｕ型成型器的设计基础上,结构方面作了一些修改而形成的,它的安装角α比三角形及Ｕ型成型器都要小得多,它的成型阻力比较小,而制同样的一个袋,成型器结构尺寸倒要大得多。象鼻成型器设计时建议按α＝5°~12°选用三角形板的安装角,并计算三角形顶角2β值,根据所制作空袋袋宽a计算三角形板的高b。按Ｕ形成型器的设计方法找准圆弧槽装接位置L,并取用圆弧部分半径Ｒ=(0.1~0.2)a。

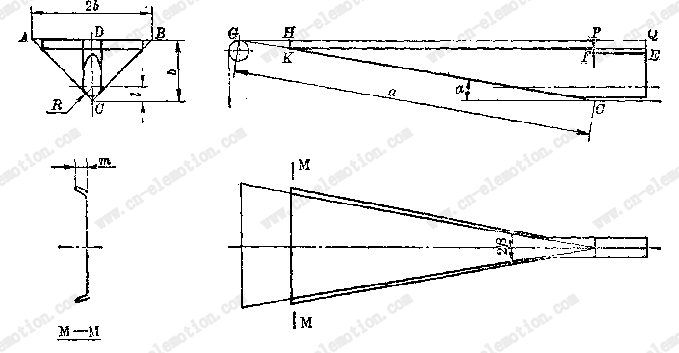

象鼻成型器的形成还需加装薄膜护边,以利控制包装材料跑偏,常取护边宽HK=m=10~20mm。见图3.18所示。实际使用中又截去三角形板的GHK部分,减少成型器尺寸,在原三角形板的底边G处设置一薄膜导辊,让包装材料经这一导辊后直接拉上成型器的M—M截面处。

在图3.18中右端U型槽处,应截去PQEF部分,其中应使PQ>2r、QE>m。

其中:r—纵封辊回转半径,m—所选定的护边宽度尺寸。
