给袋式包装机开袋装置的设计

1)组成
给袋式包装机开袋装置的作用是将包装袋口打开以方便下一工序进行填料。开袋装置主要由开袋座、开袋导向杆、开袋滑块、开袋吸管、真空发生器、开袋凸轮、摆杆、由开袋座、开袋导向杆、开袋滑块、开袋吸管、真空发生器、开袋凸轮、摆杆、凸轮连杆、T型连杆、上连杆、下连杆等组成。




2)工作过程

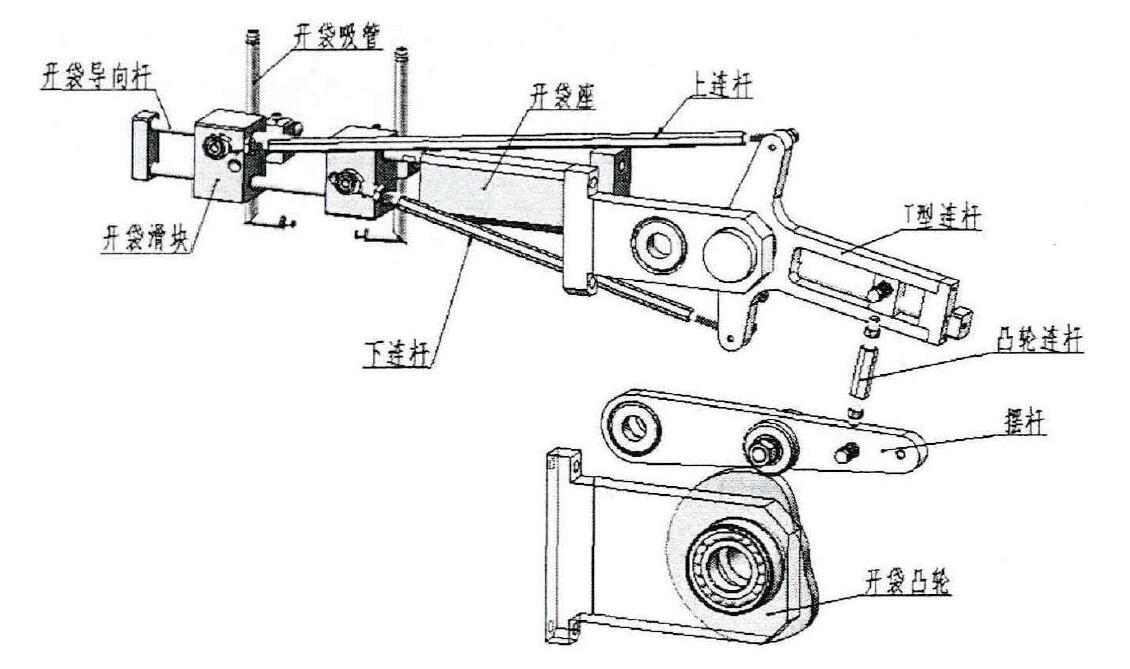

如图所示,当开袋凸轮由近休止角转动到远休止角的过程中带动摆杆向上摆动,并通过凸轮连杆带动T型连杆向下转动进而通过上连杆和下连杆带动开袋滑块在开袋导向杆.上相背运动并带动开袋吸管拉开,将小车运送到此工位的包装袋吸开,待包装袋打开后开袋凸轮由远休止角转动到近休止角带动摆杆向下摆动,并通过凸轮连杆带动T型连杆向.上转动进而通过上连杆和下连杆带动开袋滑块在开袋导向杆上相向运动并带动开袋吸管合并,为保证运动的稳定性,开袋滑块上采用滑动轴承进行安装配合。滑动轴承具有工作稳定、可靠、无噪音等优点。等待小车再次将包装袋运送到此工位。
