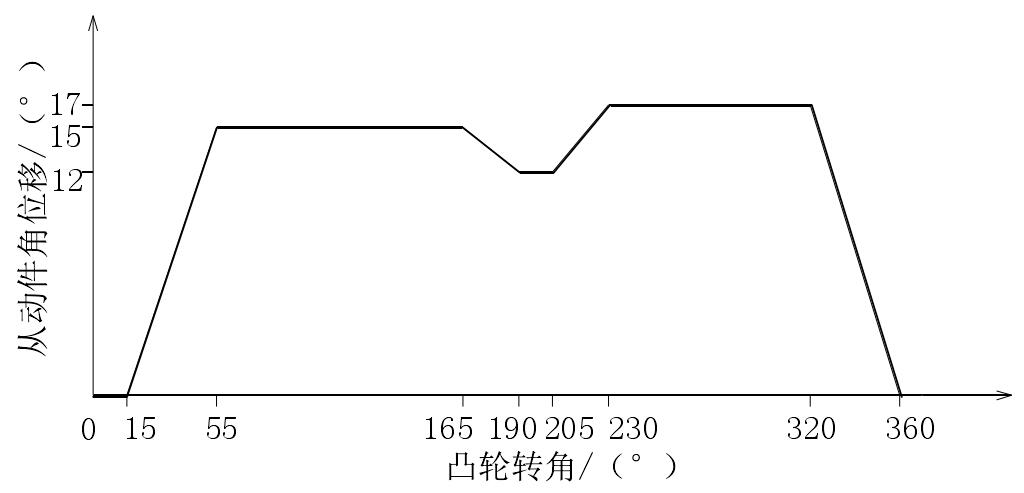

基于图1所示给袋式包装机的套袋裝置所处的位置进行描述，撑开凸轮机构从动摆杆需满足如下运动要求:当凸轮转过15"时，摆杆静止，转向齿轮机构使撑开凸轮机构所在平面逆时针转动10°与竖直方向平行，撑袋支板探入已经开口的预制袋内。凸轮继续转过40°，摆杆摆动15°，使撑袋杆打开，袋口被撑开。凸轮再继续转过110°时，摆杆保持撑袋状态，期间，转向机构先带动撑开机构顺时针转动90°，然后提升装置将撑开机构提升距离h,套袋装置完成套袋动作。凸轮继续转过25°，摆杆回摆3°，撑袋杆微微合拢，使撑袋支板与袋口脱离，准备退出袋口。凸轮再继续转过15*，摆杆静止，转向机构带动撑开机构顺时针转动10°，撑袋支板从袋口退出，完成退袋动作。凸轮继续转过25°，摆杆摆动5°，两摆杆再次张开准备回初始位置。凸轮再继续转过90°时，摆杆不动，在提升装置带动下，撑开机构向下运动h至最低位置。最后凸轮再继续转过40°时，摆杆回摆17° ，转向机构带动撑开机构逆时针转动90°，撑开机构回到初始位置。
