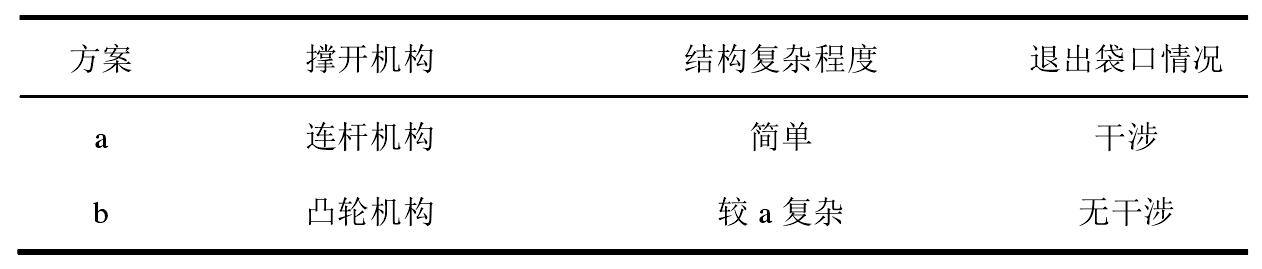

给袋式包装机套袋装置方案的选择。两种套袋方案的区别在于撑开机构的不同，方案(a)、 (b)的撑袋装置分别为连杆机构和凸轮摆杆机构，如图 (a)、 (b)所示。两种撑开机构方案比较如表3所示，方案(a)中连杆机构的设计以及实现都很简单，但是当撑袋板从袋口退出时，需要两撑袋杆向内合拢一段距离，由于两气缸行程无法做到精确的控制，撑袋杆退出袋口时会与充填装置的撑袋板碰撞接触，然后剐蹭着充填装置从预制袋口退出，即有干涉发生。长此以往，不仅会在包装过程中产生噪声，而且撑袋气缸很容易损坏，导致整机频繁出现故障。相对于方案(a)，方案(b) 则采用凸轮机构，当退袋时，经设计的凸轮可以保证撑袋杆既向内合拢一段距离又不会与充填装置发生碰撞，从而非常顺畅的实现退袋动作。此外，方案(b)两凸轮机构由电机经一条同步带传动驱动，保证了两凸轮运动的同步性，从而保证两摆杆能够同时开合，避免了由于摆杆不同步导致退袋不畅的问题。综上分析，选择方案(b)作为套袋装置的撑开机构。
