（三）负压灌装（又称真空灌装）它是在低于大气压力的条件下进行灌装，即先建立容器内的真空，然后靠液体的自重或靠液料箱与容器问的压力差进行灌装。可分为单室和双室两种负压灌装方法。

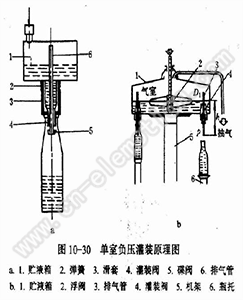

１．单室负压灌装 。贮液箱１内的液面由浮阀２保持一定高度，液面上部空气由真空泵抽走，形成一定的真空度。排气管３的上口要高出液面。当空瓶上升与灌装阀４接触，使瓶密封，并打开气阀，使瓶与贮液箱上部接通，瓶内形成真空。瓶继续上升，滑套压缩弹簧，打开下液阀门（灌装阀），液料靠自重从排气管周围流人瓶内。当液面封闭了排气管下口并略高出一些时，瓶内液面停止上升，此时液料继续进人排气管，直到与贮液箱的液面等高为止。

当灌满液料的瓶下降时，下液阀门自动关闭，排气管内的液料被吸回到贮液箱，瓶内液面高度由排气管下口位置决定。该灌装方法的灌装速度缓慢，而且整个液面都是扩散面，挥发较快，因此不适于灌装芳香性液料。

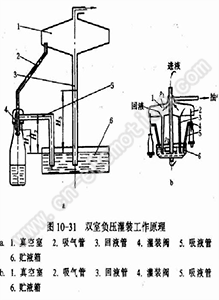

２．双室负压灌装 其特点是贮液箱和真空室分开，中间用真空指示管，又叫回液管连接。

贮液箱６和大气相通，并保持一定液面高度。真空泵抽取真空室内空气，并保持一定的真空度。吸液管５一端插人贮液箱６，另一端通灌装阀４。另一根吸气管２，一端通真空室１，一端通灌装阀４。当空瓶上升接触灌装问使瓶口密封，于是吸气管接通空瓶和真空室，瓶内形成真空。当真空度达到使回液管内的液面高度超出吸液管高度时，在压差作用下进行灌装。空瓶装满后，液体还要沿吸气管上升，直到与回液管液面等高为止。满瓶下降，吸液管中的液体直接流回贮液箱，吸气管中的液体被吸进真空室，经回液管流回贮液箱。

该灌装方法的特点是灌装速度快，挥发面小，适用于灌装芳香性液体，但设备的结构较复杂。

（四）虹吸灌装法 它是一种古老的和传统的灌装方法，其基本工作原理见图10－32。先用泵或者高位料箱向贮液箱２供料，并保持一定的液面高度，灌装头８经虹吸管６（或３）与液体阀５相连。工作前，先将虹吸管内充满液体，当虹吸管处于非灌装位置时，如图右侧位置，液体阀５关闭以防里面的液体流出。当灌装头由曲线板控制下降，处于灌装位置时，如图左侧位置，灌装头压紧瓶口，液体阀５被打开，于是液料由贮液箱经虹吸管流人瓶内。当瓶内液面与贮液箱液面等高时，停止灌装，而后灌装头上升，关闭液体阀，完成一次灌装。

该灌装方法的特点是设备结构简单，操作方便，但灌装速度较慢。
